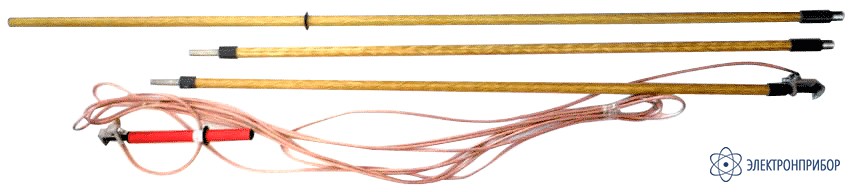

Описание заземления переносное для воздушных линий одно фазное до 500кВ с одной штангой ЗПЛ-500Н-1 (сеч. 25мм2):
Предназначено для защиты работающих на отключенных участках оборудования ВЛ на случай ошибочной подачи напряжения на этот участок или появления на нем наведенного напряжения, и обеспечивает возможность наложения и снятия заземления на провода сечением от 6 до 600 мм2.
Допустимый диапазон рабочих температур от -45°С до +45°С.
Относительная влажность до 80% при 20°С.
Технические характеристики заземления переносное для воздушных линий одно фазное до 500кВ с одной штангой ЗПЛ-500Н-1 (сеч. 25мм2):
| Параметр |
Значение |
| Общие характеристики |
| Рабочее напряжение эл. установок, кВ |
500 |
| Сечение зазем. провода, мм2 |
25 |
| Длина заземляющего спуска, м, не менее |
15 |
| Длина провода между фазами, м, не менее |
- |
| Ток термической стойкости в течение 3 с, кА |
3,6 |
| Ток динамической стойкости, кА |
22 |
| Длина изолирующей штанги, мм |
4400 |
| Длина рукоятки изолирующей штанги, мм |
1000 |
| Габаритные размеры (в упаковке): штанга, мм |
2240х100х80 |
| Масса, кг, не более |
7,4 |
| Условия эксплуатации |
| Температура |
-45°С до +45°С |
| Относительная влажность воздуха, не более |
80% при 20°С |
Комплект поставки ЗПЛ-500Н-1 (сеч. 25мм2)
| № |
Наименование |
Количество |
| 1. |
Заземление переносное для воздушных линий одно фазное до 500кВ с одной штангой ЗПЛ-500Н-1 (сеч. 25мм2) |
1 |
